パーツ・仕様

SUPPORT MENU

パーツ・名称

No. 部材名 材質
1 ヘッドボックス スチール
2 取付け金具/サイドブラケット スチール
3 取付け金具/センターブラケット
(幅100cm以上の製品にのみ付属)
スチール
4 バランス取付金具 スチール
5 エンドキャップ ナイロン
6 角度調整コード
7 スラット バスウッド
8 ラダーコード
9 昇降コード
10 ボトムレール バスウッド
No. 部材名 材質
11 ボトムキャップ バスウッド
12 グリップ バスウッド
13 Ⅰ型バランス バスウッド
14 C型バランス
(別途オプションにてご提供)
バスウッド
15 角度調整ユニット ナイロン
スチール
16 ドラム プラスチック
17 ドラムシャフト スチール
18 ドラムホルダー プラスチック
19 コードロックユニット プラスチック
真鍮

内包部品一覧

※付属のネジは木部専用です。破損の恐れがありますので、木部以外には使用しないでください。

センターブラケットは、指定幅91cm(既製サイズ幅100cm)以上のブラインドに付属されます。
ロット(入荷時期)によって色味や形状などの仕様が多少異なりますが、使用上問題ありません。

各部サイズ

指定の横幅(cm)の時の各部寸法

弊社ブラインドの横幅はスラットの幅を指定しております。突起部や取付け金具(サイドブラケット)を含めると、横幅は約0.8cm大きくなります。また、バランスは取付金具を覆う形での取付となりますため、スラットの幅+1cmとなります。

35mmスラットの詳細寸法
50mmスラットの詳細寸法

取付金具(ブラケット)の寸法

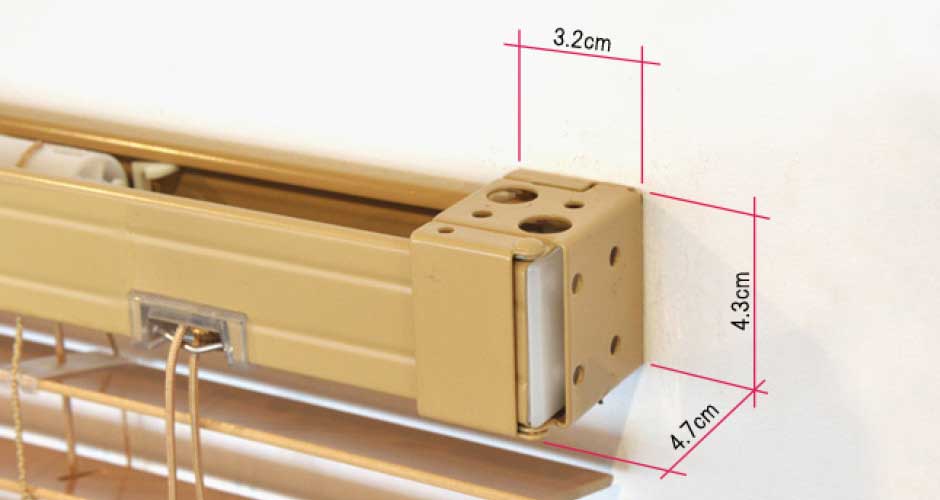

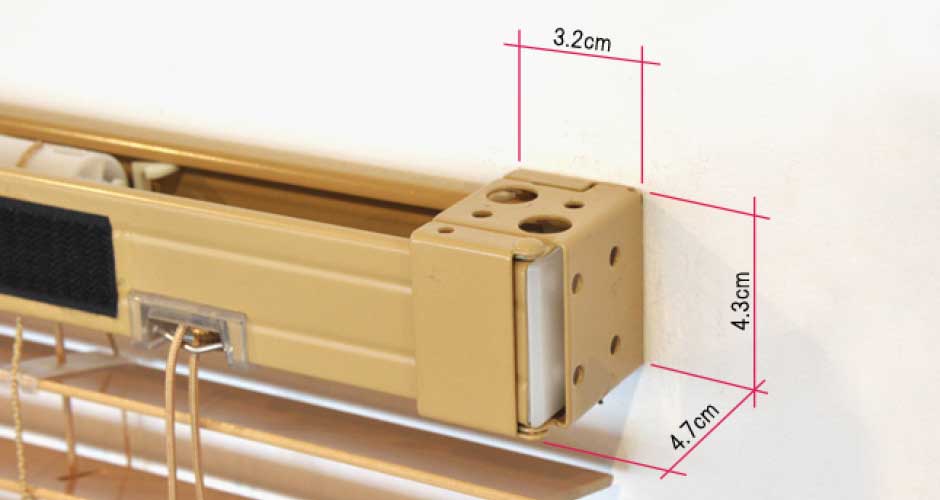

35mmスラット/サイドブラケット寸法(目安)

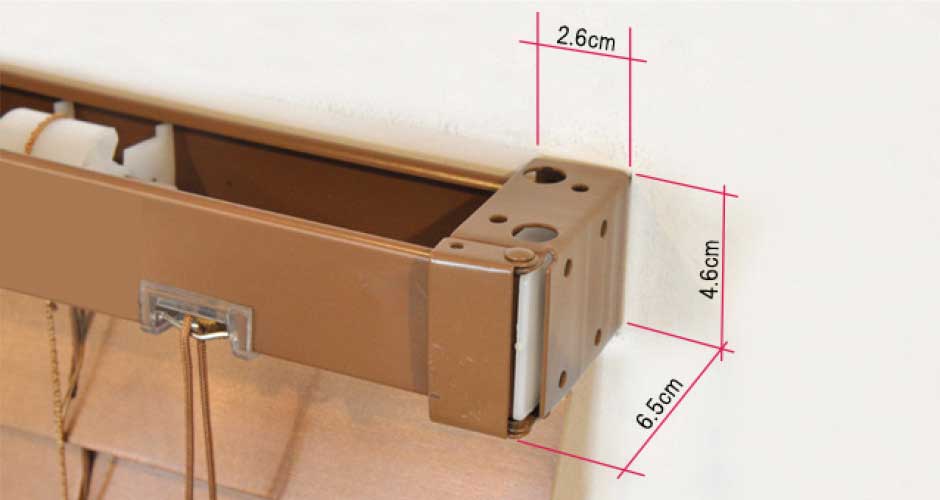

50mmスラット/サイドブラケット寸法(目安)

35mmスラット/センターブラケット寸法(目安)

50mmスラット/センターブラケット寸法(目安)

ブラケット取付ネジの寸法(目安)

寸法はあくまで目安です。個体差により前後します。
取付金具の色味や形状などの仕様はロット(入荷時期)によって異なる場合があります。仕様違いのタイプが混在し、画像と異なる取付金具が付属されることがありますが、使用上問題ありません。あらかじめご了承ください。


仕様違いの例 35mmスラット/サイドブラケット、センターブラケット

スラットをたたみ上げた時の高さ(畳み代)

畳み代は、ウッドブラインドの昇降コードを引いて、一番上までたたみ上げた状態の高さのこと。全体の高さが大きいほど、畳み代は大きくなります。指定したサイズのウッドブラインドがどのくらいコンパクトにたたみ上げることができるか、下より求めることができます。

では、実際に計算してみましょう。
下記のボックスに数値を入力し、[計算]ボタンをクリックしてください。右側に目安のサイズが表示されます。

スラットの幅:(cm) 畳み代=(cm)
ウッドブラインドの高さ:(cm)

※この式で求めるサイズは参考値ですので、お客様の判断でご利用ください。ここで求める高さでご注文していただいた場合でも、サイズ違い・取付け不可等の理由での返品・交換は出来ませんので、ご注意ください。

仕様の詳細

ロット・素材に由来する仕様

スラットやバランスには天然のバスウッドを使用しております。天然木のため、スラットごとに多様な木目や節が存在します。
出方によってはしみ、キズ、塗装ムラのように見えることがありますが、これらはすべて天然素材の特性です。
出荷の際、調整をしながら同じ色合いや仕上がりになるように努めておりますが、ロット(入荷時期)の違いや木目の違いによって、多少のばらつきが残ります。

天然素材という特性をご理解いただき、ご了承いただきますようお願いいたします。
